如果您想采購鋼板，請致電：13803863853。

一、14Cr1MoR鋼板牌號表示方法：

14Cr1MoR鋼板是壓力容器鋼板的一種。

在14Cr1MoR中：

“14”是指平均含碳量為0.14%，

“Cr1”是指平均含鉻量為1%，

“Mo”是指“鉬”合金元素字母，

“R”是壓力容器“容”字的漢語拼音*位字母。

二、14Cr1MoR鋼板的執(zhí)行標準：

GB/T 713.2-2023。

三、14Cr1MoR鋼板的交貨狀態(tài)：

正火+回火，回火溫度應(yīng)不低于650℃。

注：經(jīng)需方同意，厚度大于50mm的鋼板可正火（允許加速冷卻）加回火交貨。

四、14Cr1MoR鋼板的化學(xué)成分：

鋼的牌號和化學(xué)成分（熔煉分析）應(yīng)符合表1的規(guī)定。

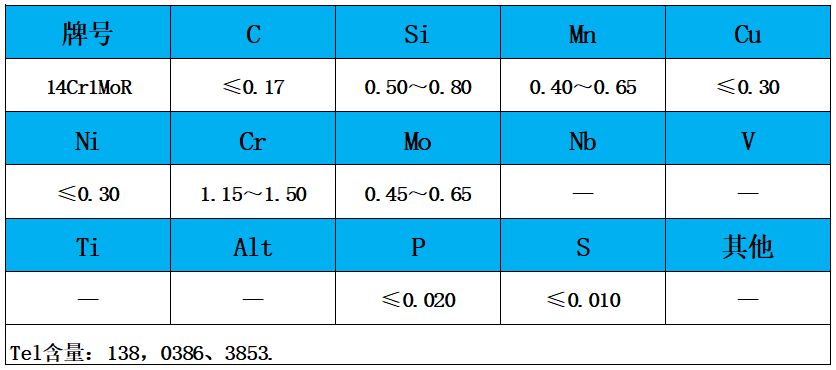

表1 化學(xué)成分（質(zhì)量分數(shù)）/%

1.經(jīng)供需雙方協(xié)議，并在合同中注明，C含量下限可不作要求。

2.作為殘余元素的鉻、鎳、銅含量應(yīng)分別不大于0.30%，鉬應(yīng)不大于0.080%，這些元素的總含量應(yīng)不大于0.70%。供方若能保證可不做分析。

3.鋼的成品化學(xué)成分允許偏差應(yīng)符合GB/T 713.1的規(guī)定。

五、14Cr1MoR鋼板的力學(xué)性能和工藝性能：

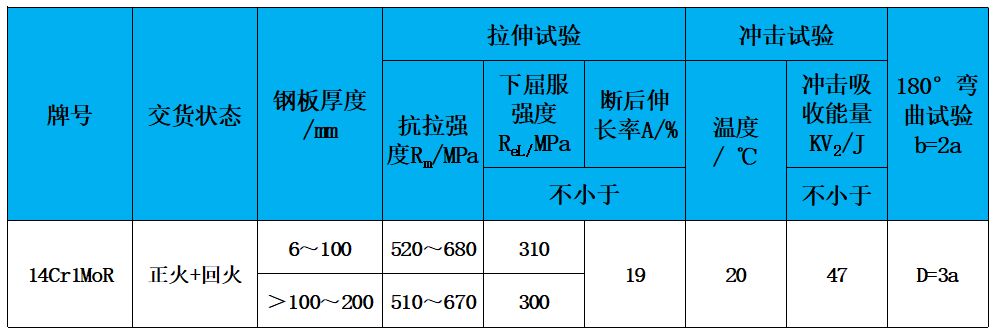

表2 力學(xué)性能和工藝性能

注：D為彎曲壓頭直徑；b為試樣寬度；a為試樣厚度。

當屈服現(xiàn)象不明顯時，可采用規(guī)定塑性延伸強度Rp0.2**。

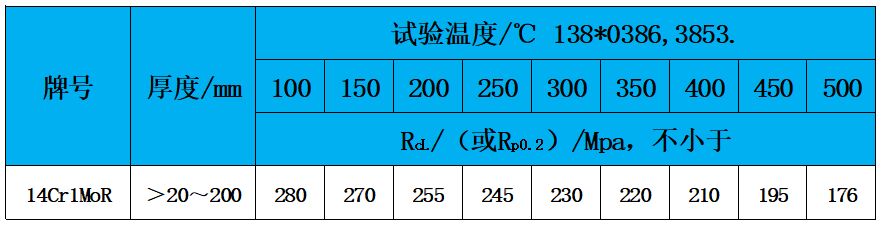

表3 高溫力學(xué)性能

注：當屈服現(xiàn)象不明顯時，可采用規(guī)定塑性延伸強度**。

1.鋼板的各項力學(xué)和工藝性能一般要求應(yīng)符合GB/T 713.1的規(guī)定。

2.鋼板的拉伸試驗、夏比（V型缺口）沖擊試驗和彎曲試驗結(jié)果應(yīng)符合表2的規(guī)定。

3.厚度大于60mm的鋼板，經(jīng)供需雙方協(xié)議，并在合同中注明，可不做彎曲試驗。

4.根據(jù)需方要求，對厚度大于20mm的鋼板可進行高溫拉伸試驗，試驗溫度應(yīng)在合同中注明。高溫下的規(guī)定塑性延伸強度或下屈服強度值應(yīng)符合表3的規(guī)定。

5.根據(jù)需方要求，可進行厚度方向拉伸試驗，在合同中注明技術(shù)要求。

6.根據(jù)需方要求，可進行落錘試驗，在合同中注明技術(shù)要求。

六、14Cr1MoR鋼板的訂貨內(nèi)容：

鋼板的訂貨內(nèi)容應(yīng)符合GB/T 713.1的規(guī)定。

七、14Cr1MoR鋼板的尺寸、外形、重量：

鋼板的尺寸、外形、重量應(yīng)符合GB/T 713.1的規(guī)定。

八、14Cr1MoR鋼板的制造方法：

鋼的制造方法應(yīng)符合GB/T 713.1的規(guī)定。

九、14Cr1MoR鋼板的無損檢測：

根據(jù)需方要求，鋼板和鋼帶應(yīng)逐張進行超聲檢測，檢測方法按NB/T 47013.3的規(guī)定，合格級別應(yīng)在合同中注明。

十、14Cr1MoR鋼板的表面質(zhì)量：

鋼板和鋼帶的表面質(zhì)量應(yīng)符合GB/T 713.1的規(guī)定。

十一、14Cr1MoR鋼板的其他附加要求：

根據(jù)需方要求，經(jīng)供需雙方協(xié)議并在合同中注明，可規(guī)定臨氫用途鉻鉬鋼板的附加技術(shù)要求。

十二、14Cr1MoR鋼板的試驗方法：

1.鋼的化學(xué)成分試驗一般按GB/T 4336、GB/T 20123、GB/T 20124、GB/T 20125或其他通用方法進行，仲裁時應(yīng)按GB/T 223.3、GB/T 223.9、GB/T 223.11、GB/T 223.12、GB/T 223.14、GB/T 223.17、GB/T 223.18、GB/T 223.19、GB/T 223.23、GB/T 223.26、GB/T 223.31、GB/T 223.37、GB/T 223.40、GB/T 223.47、GB/T 223.50、GB/T 223.53、GB/T 223.60、GB/T 223.62、GB/T 223.63、GB/T 223.67、GB/T 223.68、GB/T 223.69、GB/T 223.75、GB/T 223.76、GB/T 223.77、GB/T 223.80、GB/T 223.82的規(guī)定進行。

2.每批鋼板的檢驗項目的試驗方法應(yīng)符合表4的規(guī)定。

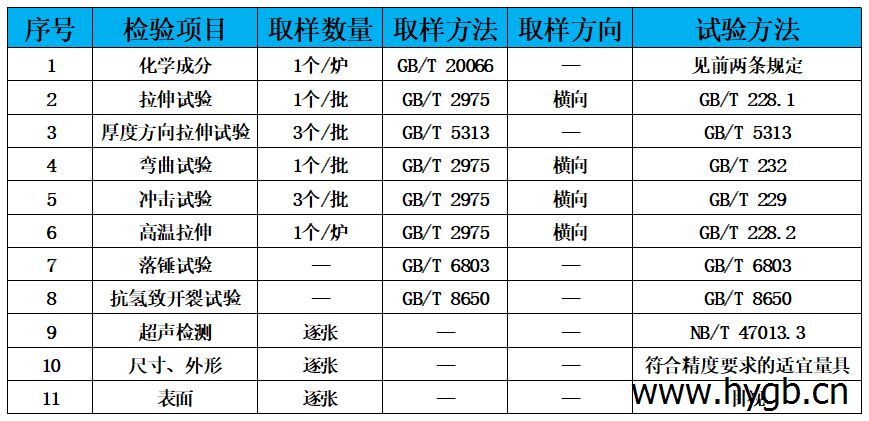

表4 檢驗項目、取樣數(shù)量、取樣方法、取樣方向及試驗方法

十三、14Cr1MoR鋼板的檢驗規(guī)則：

1.14Cr1MoR鋼板的檢查和驗收：

鋼板的檢驗由供方質(zhì)量檢驗部門進行。

2.14Cr1MoR鋼板的組批規(guī)則：

1）鋼板應(yīng)成批驗收，每批鋼板由同一牌號、同一爐號、同一厚度、同一軋制、同一熱處理制度的鋼板組成，每批重量不大于30t。單張重量超過30t的鋼板按單張組批。

2）正火（允許加速冷卻）加回火狀態(tài)交貨的鋼板，按逐熱處理張組批。

3）根據(jù)需方要求，經(jīng)供需雙方協(xié)議，厚度大于16mm的鋼板可逐軋制張進行力學(xué)性能檢驗。

3.14Cr1MoR鋼板的取樣規(guī)則：

1）力學(xué)性能試驗取樣位置按GB/T 2975的規(guī)定。對于厚度大于40mm的鋼板，沖擊試樣的軸線應(yīng)位于厚度1/4處。根據(jù)需方要求，經(jīng)供需雙方協(xié)議，沖擊試樣的軸線可位于厚度1/2處。

2）每批鋼板的取樣數(shù)量、取樣方向和取樣方法應(yīng)符合表4的規(guī)定。

4.14Cr1MoR鋼板的復(fù)驗與判定：

鋼板的復(fù)驗與判定規(guī)則應(yīng)符合GB/T 713.1的規(guī)定。

5.14Cr1MoR鋼板的數(shù)值修約：

鋼板的數(shù)值修約規(guī)則應(yīng)符合GB/T 713.1的規(guī)定。

十四、14Cr1MoR鋼板的包裝、標志及質(zhì)量證明書：

鋼板的包裝、標志及質(zhì)量證明書應(yīng)符合GB/T 713.1的規(guī)定。

聯(lián)系人：張經(jīng)理  手機：13803863853  QQ：846297862
