如果您想采購鋼板，請(qǐng)致電：13803863853。
一、06Ni7DR鋼板牌號(hào)表示方法：
06Ni7DR是壓力容器鋼板的一種，屬于超低溫容器用鋼板。
在06Ni7DR中：
“06”是指平均含碳量為0.06%，
“Ni7”是指平均含鎳量為7%，
“DR”是低溫容器“低”和“容”字的漢語拼音*字母。
二、06Ni7DR鋼板的執(zhí)行標(biāo)準(zhǔn)：
GB/T 713.4-2023。
三、06Ni7DR鋼板的交貨狀態(tài)：
06Ni7DR鋼板以淬火+回火或淬火+淬火+回火狀態(tài)交貨。
四、06Ni7DR鋼板的牌號(hào)和化學(xué)成分：
1.鋼的牌號(hào)和化學(xué)成分（熔煉分析）應(yīng)符合表1的規(guī)定。

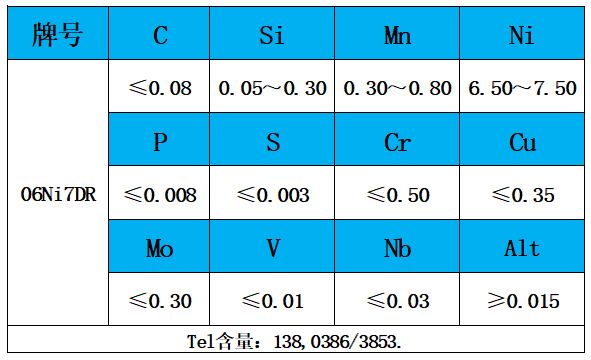

表1 化學(xué)成分（質(zhì)量分?jǐn)?shù)）/%
2.成品鋼板的化學(xué)成分允許偏差應(yīng)符合GB/T 713.1的規(guī)定。
五、06Ni7DR鋼板的力學(xué)性能和工藝性能：
1.鋼板的各項(xiàng)力學(xué)性能、工藝性能一般要求應(yīng)符合GB/T 713.1的規(guī)定。
2.鋼板的力學(xué)性能和工藝性能應(yīng)符合表2的規(guī)定。

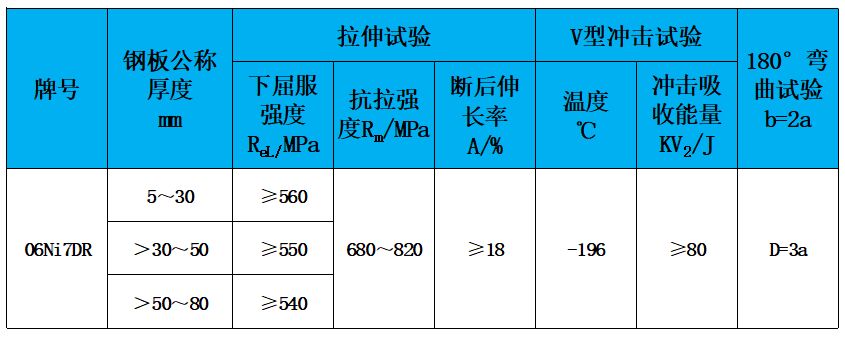

表2 鋼板的力學(xué)性能和工藝性能
注：a為試樣厚度；b為試樣寬度；D為彎曲壓頭直徑。
1）拉伸及沖擊試驗(yàn)取橫向試樣。
2）當(dāng)屈服不明顯時(shí)，可用Rp0.2**下屈服強(qiáng)度。
3）彎曲試驗(yàn)取橫向試樣。試樣寬度為2倍板厚，并保證*小寬度不小于20mm。
3.06Ni7DR鋼板沖擊試樣應(yīng)測(cè)量側(cè)膨脹值，側(cè)膨脹值應(yīng)不小于0.64mm。
六、06Ni7DR鋼板的訂貨內(nèi)容：
鋼板的訂貨內(nèi)容應(yīng)符合GB/T 713.1的規(guī)定。
七、06Ni7DR鋼板的尺寸、外形、重量：
鋼板的尺寸、外形、重量應(yīng)符合GB/T 713.1的規(guī)定。
八、06Ni7DR鋼板的制造方法：
鋼板的制造方法應(yīng)符合GB/T 713.1的規(guī)定。
九、06Ni7DR鋼板的無損檢測(cè)：
鋼板的超聲檢測(cè)按NB/T 47013.3執(zhí)行，合格級(jí)別不低于Ⅰ級(jí)，有特殊要求時(shí)應(yīng)在合同中注明。
十、06Ni7DR鋼板的剩磁檢測(cè)：
06Ni7DR鋼板出廠前對(duì)每張鋼板用高斯計(jì)進(jìn)行剩磁檢測(cè)，剩磁測(cè)量位置由供需雙方協(xié)商確定，剩磁值不應(yīng)超過50/10000特斯拉（50高斯）。
十一、06Ni7DR鋼板的表面質(zhì)量：
鋼板的表面質(zhì)量應(yīng)符合GB/T 713.1的規(guī)定。
十二、06Ni7DR鋼板的表面處理：
06Ni7DR鋼板熱處理后應(yīng)進(jìn)行噴丸處理以去除鋼板表面氧化鐵皮。
十三、06Ni7DR鋼板的特殊要求：
1.根據(jù)需方要求，經(jīng)供需雙方協(xié)商，鋼板可進(jìn)行落錘、厚度方向性能等檢驗(yàn)。進(jìn)行落錘試驗(yàn)時(shí)，在每爐*大厚度鋼板上取一組兩個(gè)試樣，若該爐鋼板*大厚度小于16mm，不進(jìn)行落錘試驗(yàn)。
2.根據(jù)需方要求，經(jīng)供需雙方協(xié)商，鋼板也可進(jìn)行其他項(xiàng)目的檢驗(yàn)。
十四、06Ni7DR鋼板的試驗(yàn)方法：
1.鋼的化學(xué)成分試驗(yàn)一般按GB/T 4336、GB/T 20123、GB/T 20125或通用的化學(xué)分析方法進(jìn)行，仲裁時(shí)按GB/T 223.5、GB/T 223.9、GB/T 223.12、GB/T 223.18、GB/T 223.23、GB/T 223.25、GB/T 223.26、GB/T 223.40、GB/T 223.59、GB/T 223.63、GB/T 223.76、GB/T 223.79、GB/T 223.85、GB/T 223.86的規(guī)定進(jìn)行。
2.每批鋼板的檢驗(yàn)項(xiàng)目的試驗(yàn)方法應(yīng)符合表3的規(guī)定。

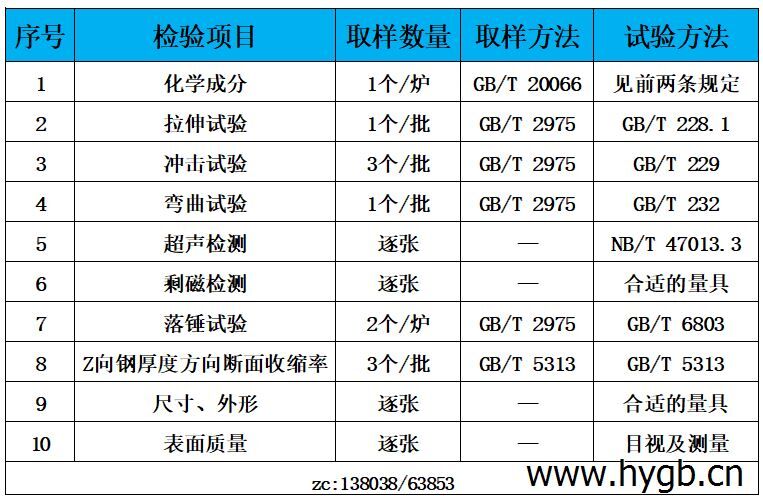

表3 檢驗(yàn)項(xiàng)目、取樣數(shù)量、取樣方法和試驗(yàn)方法
注：厚度大于25mm鋼板的沖擊試樣的軸線盡可能靠近鋼板厚度的1/4處；厚度不大于25mm的鋼板，沖擊試樣靠近軋制表面制取。
十五、06Ni7DR鋼板的檢驗(yàn)規(guī)則：
1.06Ni7DR鋼板的檢查和驗(yàn)收：
鋼板的檢查和驗(yàn)收由供方質(zhì)量檢驗(yàn)部門進(jìn)行。
2.06Ni7DR鋼板的組批規(guī)則：
06Ni7DR鋼板應(yīng)按逐熱處理張組批。
3.06Ni7DR鋼板的取樣數(shù)量和取樣方法：
每批鋼板的取樣數(shù)量和取樣方法應(yīng)符合表3的規(guī)定。
4.06Ni7DR鋼板的復(fù)驗(yàn)與判定規(guī)則：
鋼板的復(fù)驗(yàn)和判定規(guī)則應(yīng)符合GB/T 713.1的規(guī)定。
5.06Ni7DR鋼板的數(shù)值修約：
鋼板的數(shù)值修約應(yīng)符合GB/T 713.1的規(guī)定。
十六、06Ni7DR鋼板的包裝、標(biāo)志、質(zhì)量證明書及運(yùn)輸和貯存：
1.鋼板的包裝、標(biāo)志、質(zhì)量證明書應(yīng)符合GB/T 713.1的規(guī)定。
2.質(zhì)量證明書應(yīng)注明回火溫度。需方要求時(shí)，可注明實(shí)際熱處理工藝。
3.鋼板表面防腐及運(yùn)輸?shù)纫蟀垂┬桦p方協(xié)議規(guī)定。
4.剩磁合格的鋼板，不能用電磁鐵吊運(yùn)。鋼板不能在高壓電和高壓電氣設(shè)備附近存放，不能通過電氣化鐵路運(yùn)輸，或者不能存放于其他可能影響剩磁水平的環(huán)境中。
聯(lián)系人：張經(jīng)理 手機(jī)：13803863853 QQ：846297862
