如果您想采購鋼板，請致電：13803863853。
一、Q690DR鋼板牌號表示方法：
Q690DR鋼板是壓力容器鋼板的一種，屬于調(diào)質(zhì)高強度鋼。
在Q690DR中：
“Q”是屈服強度“屈”字的漢語拼音*字母；
“690”是規(guī)定的屈服強度的下限值，單位為兆帕（MPa）；
“DR”是低溫壓力容器“低容”的漢語拼音*字母。
二、Q690DR鋼板的執(zhí)行標準：
GB/T 713.6-2023。
三、Q690DR鋼板的交貨狀態(tài)：
鋼板應以淬火加回火的調(diào)質(zhì)熱處理狀態(tài)交貨，其中回火溫度不低于600℃。
四、Q690DR鋼板的化學成分：
1.鋼的牌號和化學成分（熔煉分析）應符合表1的規(guī)定。

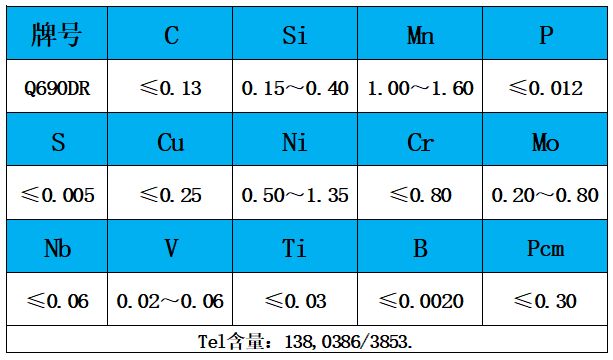

表1 化學成分（質(zhì)量分數(shù)）/%
2.成品鋼板的化學成分允許偏差應符合GB/T 713.1的規(guī)定。
3.鋼的熔煉分析的焊接冷裂紋敏感指數(shù)（Pcm）應符合表1的規(guī)定。
五、Q690DR鋼板的力學性能和工藝性能：
1.鋼板的力學性能和工藝性能一般要求應滿足GB/T 713.1的規(guī)定。
2.鋼板的力學和工藝性能應符合表2的規(guī)定。
3.根據(jù)需方要求，經(jīng)供需雙方協(xié)商，對厚度大于36mm的鋼板可在厚度1/2處增加一組沖擊試樣，沖擊吸收能量指標由供需雙方協(xié)商。

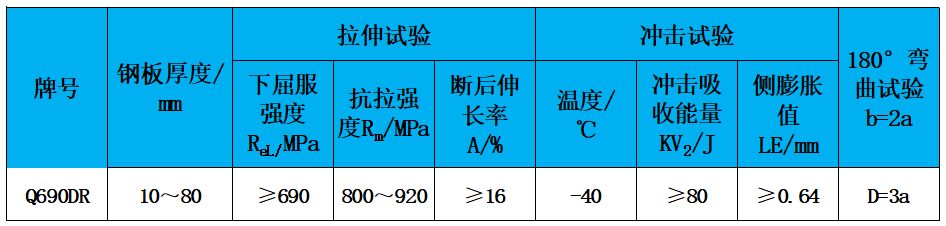

表2 力學和工藝性能
注：1）D為彎曲壓頭直徑；b為試樣寬度；a為試樣厚度。
2）當屈服現(xiàn)象不明顯時，采用規(guī)定塑性延伸強度Rp0.2。
4.根據(jù)需方要求，厚度大于36mm鋼板可以進行落錘試驗，落錘試驗方法應按GB/T 6803的規(guī)定執(zhí)行，取樣數(shù)量、試樣位置在合同中注明。落錘試驗合格指標由雙方協(xié)商確定。
六、Q690DR鋼板的訂貨內(nèi)容：
鋼板的訂貨內(nèi)容應符合GB/T 713.1的規(guī)定。
七、Q690DR鋼板的尺寸、外形、重量：
鋼板的尺寸、外形、重量應符合GB/T 713.1的規(guī)定。
八、Q690DR鋼板的制造方法：
鋼板的制造方法應符合GB/T 713.1的規(guī)定，并經(jīng)真空處理。
九、Q690DR鋼板的無損檢測：
鋼板的超聲檢測按NB/T 47013.3執(zhí)行，合格級別不應低于Ⅰ級，如有特殊要求在合同中注明。
十、Q690DR鋼板的表面質(zhì)量：
鋼板的表面質(zhì)量應符合GB/T 713.1的規(guī)定。
十一、Q690DR鋼板的試驗方法：
1.鋼的化學成分試驗一般按GB/T 4336、GB/T 20123、GB/T 20125或通用的化學分析方法進行，仲裁時應按GB/T 223.3、GB/T 223.11、GB/T 223.14、GB/T 223.17、GB/T 223.18、GB/T 223.23、GB/T 223.26、GB/T 223.40、GB/T 223.60、GB/T 223.63、GB/T 223.68、GB/T 223.69、GB/T 223.78、GB/T 223.79的規(guī)定進行。
2.每批鋼板的檢驗項目的試驗方法應符合表3的規(guī)定。

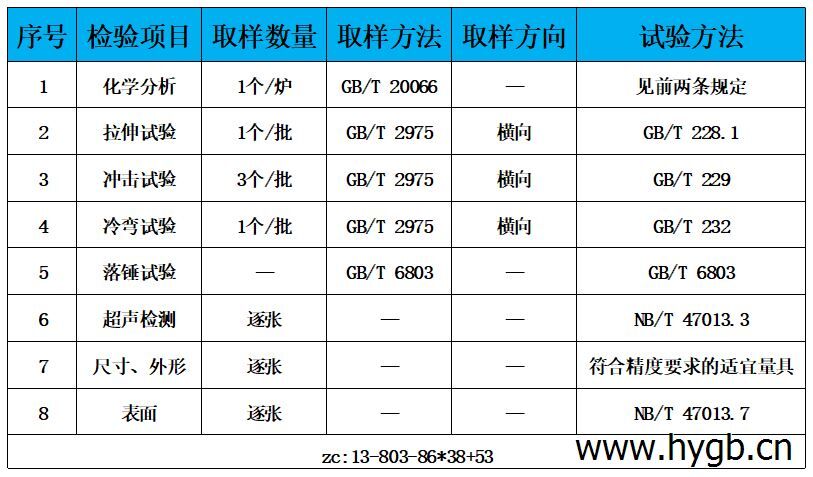

表3 檢驗項目、取樣數(shù)量、取樣方法、取樣方向及試驗方法
注：拉伸、沖擊、冷彎試樣應取自同一塊試料。試料應取自鋼板寬度的1/4處。當熱處理后鋼板長度不大于15m時，在鋼板的一端切取試料；當熱處理后鋼板長度大于15m時，在鋼板的兩端各切取一塊試料，每塊試料均應加工一套試樣（1個拉伸、3個沖擊和1個冷彎）。允許采用剪切或火焰切割方法切取試料，但試料的尺寸應保證試樣能避開因剪切或火焰切割造成的加工硬化區(qū)或熱影響區(qū)。
十二、Q690DR鋼板的檢驗規(guī)則：
1.鋼板的檢驗由供方質(zhì)量檢驗部門進行。
2.鋼板應按批檢驗。鋼板應逐熱處理張組批
3.鋼板的檢驗項目的取樣數(shù)量、取樣方法和取樣方向應符合表3的規(guī)定。
4.鋼板的復驗和判定規(guī)則應符合GB/T 713.1的規(guī)定。
5.數(shù)值修約應符合GB/T 713.1的規(guī)定。
十三、Q690DR鋼板的特殊要求：
經(jīng)供需雙方協(xié)商，并在合同中注明，可對鋼板提出其他特殊要求。
十四、Q690DR鋼板的包裝、標志及質(zhì)量證明書：
鋼板的包裝、標志及質(zhì)量證明書應符合GB/T 713.1的規(guī)定。
聯(lián)系人：張經(jīng)理 手機：13803863853 QQ：846297862
