如果您想采購鋼板，請致電：13803863853。
一、Q245R鋼板牌號表示方法：
Q245R是壓力容器鋼板的一種。
在Q245R中
Q是“屈”字漢語拼音*字母，
245是指鋼板的屈服強度數(shù)值，
R：是壓力容器“容”字的漢語拼音*位字母。
二、Q245R的執(zhí)行標準：GB/T 713.2-2023
三、Q245R的交貨狀態(tài)：熱軋、正火軋制或正火。
四、Q245R的化學成分：鋼的牌號和化學成分（熔煉分析）應符合表1的規(guī)定。

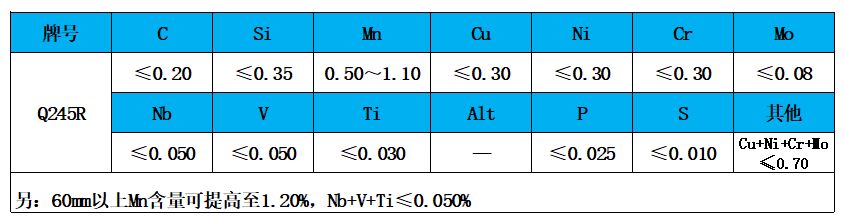

表1 化學成分
1.經供需雙方協(xié)議,并在合同中注明,C含量下限可不作要求。
2.厚度大于60mm的Q245R鋼板，錳含量上限可提高至1.20%。
3.Q245R鋼中可添加微量鈮、釩、鈦元素，其含量應在質量證明書中注明，上述3個元素含量總和應不大于0.050%。
4. 根據需方要求，Q245R可規(guī)定碳當量，其數(shù)值由供需雙方協(xié)商確定。
五、Q245R的力學性能和工藝性能：

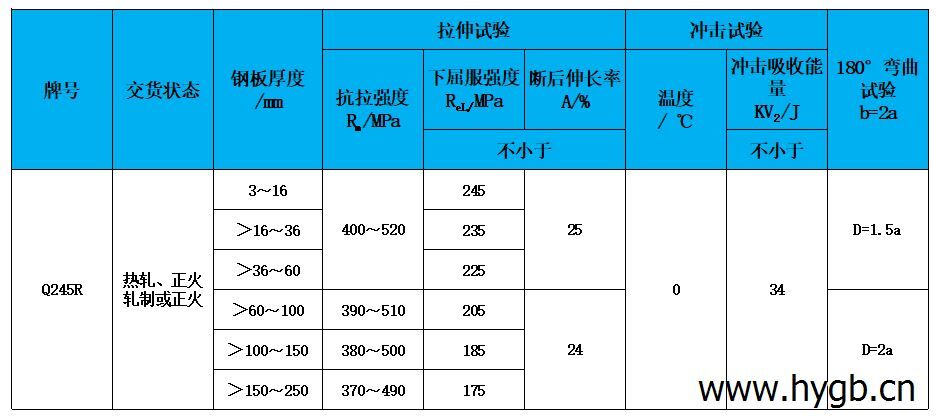

表2 力學性能和工藝性能
注：D為彎曲壓頭直接；b為試樣寬度；a為試樣厚度。
當屈服現(xiàn)象不明顯時，可采用規(guī)定塑性延伸強度Rp0.2**。

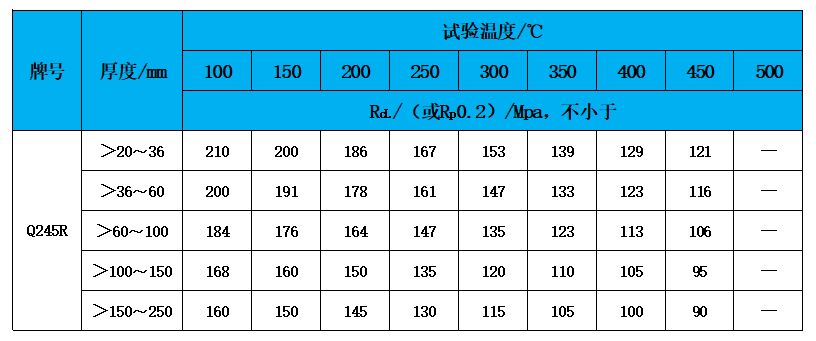

表3 高溫力學性能
當屈服現(xiàn)象不明顯時，可采用規(guī)定塑性延伸強度**。
1.鋼板的各項力學和工藝性能一般要求應符合GB/T 713.1的規(guī)定。
2.鋼板的拉伸試驗、夏比（V型缺口）沖擊試驗和彎曲試驗結果應符合表2的規(guī)定。
3.厚度大于60mm的鋼板，經供需雙方協(xié)議，并在合同中注明，可不做彎曲試驗。
4.根據需方要求，Q245R可進行-20℃沖擊試驗，**表2中的0℃沖擊試驗，其沖擊吸收能量值應符合表中的規(guī)定。
5.根據需方要求，對厚度大于20mm的鋼板可進行高溫拉伸試驗，試驗溫度應在合同中注明。高溫下的規(guī)定塑性延伸強度或下屈服強度值應符合表3的規(guī)定。
6.根據需方要求，可進行厚度方向拉伸試驗，在合同中注明技術要求。
7.根據需方要求，可進行落錘試驗，在合同中注明技術要求。
六、Q245R的訂貨內容：鋼板的訂貨內容應符合GB/T 713.1的規(guī)定。
七、Q245R的尺寸、外形、重量：鋼板的尺寸、外形、重量應符合GB/T 713.1的規(guī)定。
八、Q245R的成品化學成分允許偏差應符合GB/T 713.1的規(guī)定。
九、Q245R的制造方法：鋼的制造方法應符合GB/T 713.1的規(guī)定。
十、無損檢測
根據需方要求，鋼板和鋼帶應逐張進行超聲檢測，檢測方法按NB/T 47013.3的規(guī)定，合格級別應在合同中注明。
十一、表面質量
鋼板和鋼帶的表面質量應符合 GB/T 713.1的規(guī)定。
十二、其他附加要求
根據需方要求，經供需雙方協(xié)議并在合同中注明，可規(guī)定臨氫用途鉻鉬鋼板的附加技術要求。
十三、檢驗規(guī)則
1．檢查和驗收
鋼板的檢驗由供方質量檢驗部門進行。
2．組批規(guī)則
鋼板應成批驗收，每批鋼板由同一牌號、同一爐號、同一厚度、同一軋制、同一熱處理制度的鋼板組成，每批重量不大于30t。單張重量超過30t的鋼板按單張組批。
正火（允許加速冷卻）加回火狀態(tài)交貨的鋼板，按逐熱處理張組批。
根據需方要求，經供需雙方協(xié)議，厚度大于16mm的鋼板可逐軋制張進行力學性能檢驗。
3.取樣規(guī)則
力學性能試驗取樣位置按GB/T 2975的規(guī)定。對于厚度大于40mm的鋼板，沖擊試樣的軸線應位于厚度1/4處。根據需方要求，經供需雙方協(xié)議，沖擊試樣的軸線可位于厚度 1/2處。
4.復驗與判定
鋼板的復驗與判定規(guī)則應符合GB/T 713.1的規(guī)定。
5.數(shù)值修約
鋼板的數(shù)值修約規(guī)則應符合GB/T 713.1的規(guī)定。
6.包裝、標志及質量證明書
鋼板的包裝、標志及質量證明書應符合GB/T 713.1的規(guī)定。
聯(lián)系人：張經理 手機：13803863853 QQ：846297862
